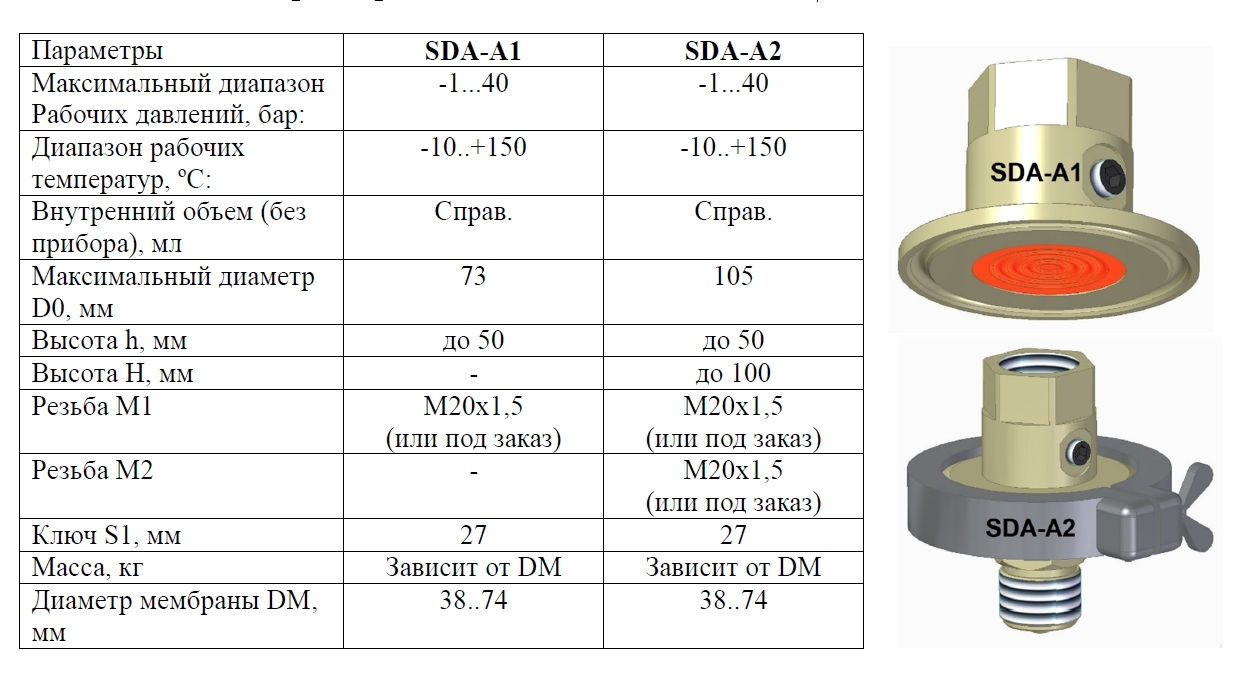

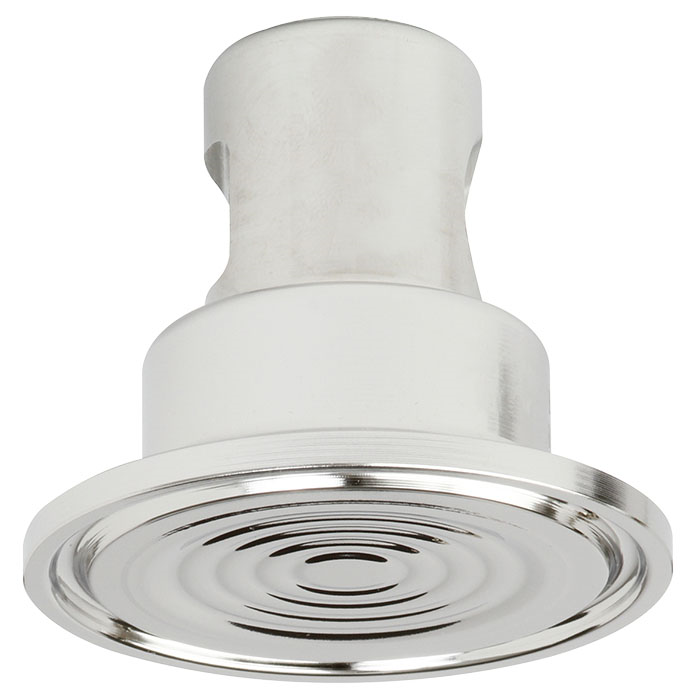

Тип SDА. Асептическое соединение
Назначение: защита чувствительного элемента измерительного прибора от
воздействия среды.

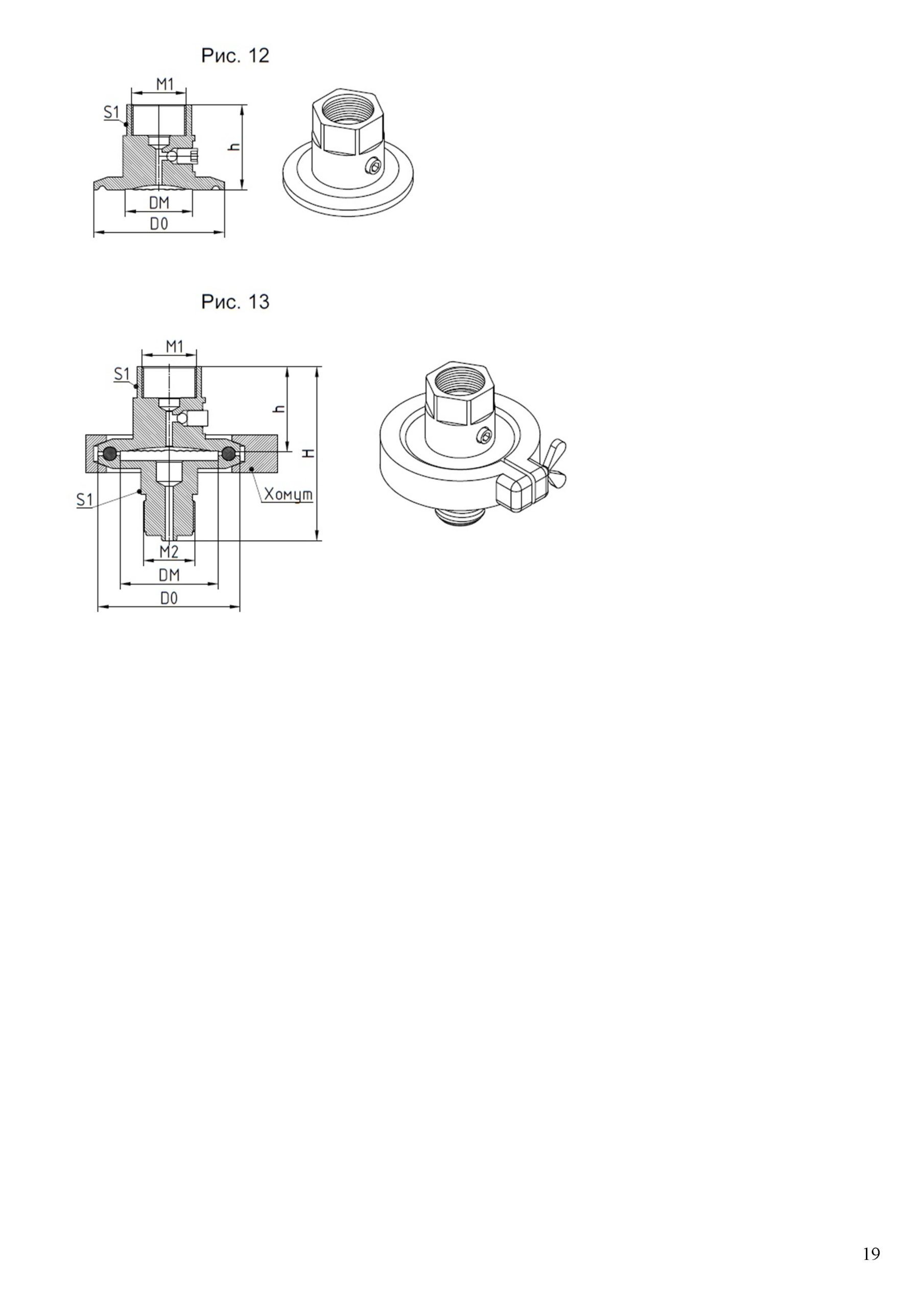

Разборная конструкция с расположением разделительной мембраны внутри
конструкции.
Исполнения разные – с возможностью замены только мембраны, не разбирая всю
конструкцию (тип 2) и без возможности (тип 1).
Заполнение рабочей жидкостью происходит с помощью вакуума на специальном
оборудовании.
Погрешность показаний зависит от диаметра используемой мембраны.
Диапазон рабочих давлений указан максимальный, поэтому он может меняться в
меньшую сторону в зависимости от диаметра используемой мембраны (Ø38мм, Ø50мм,

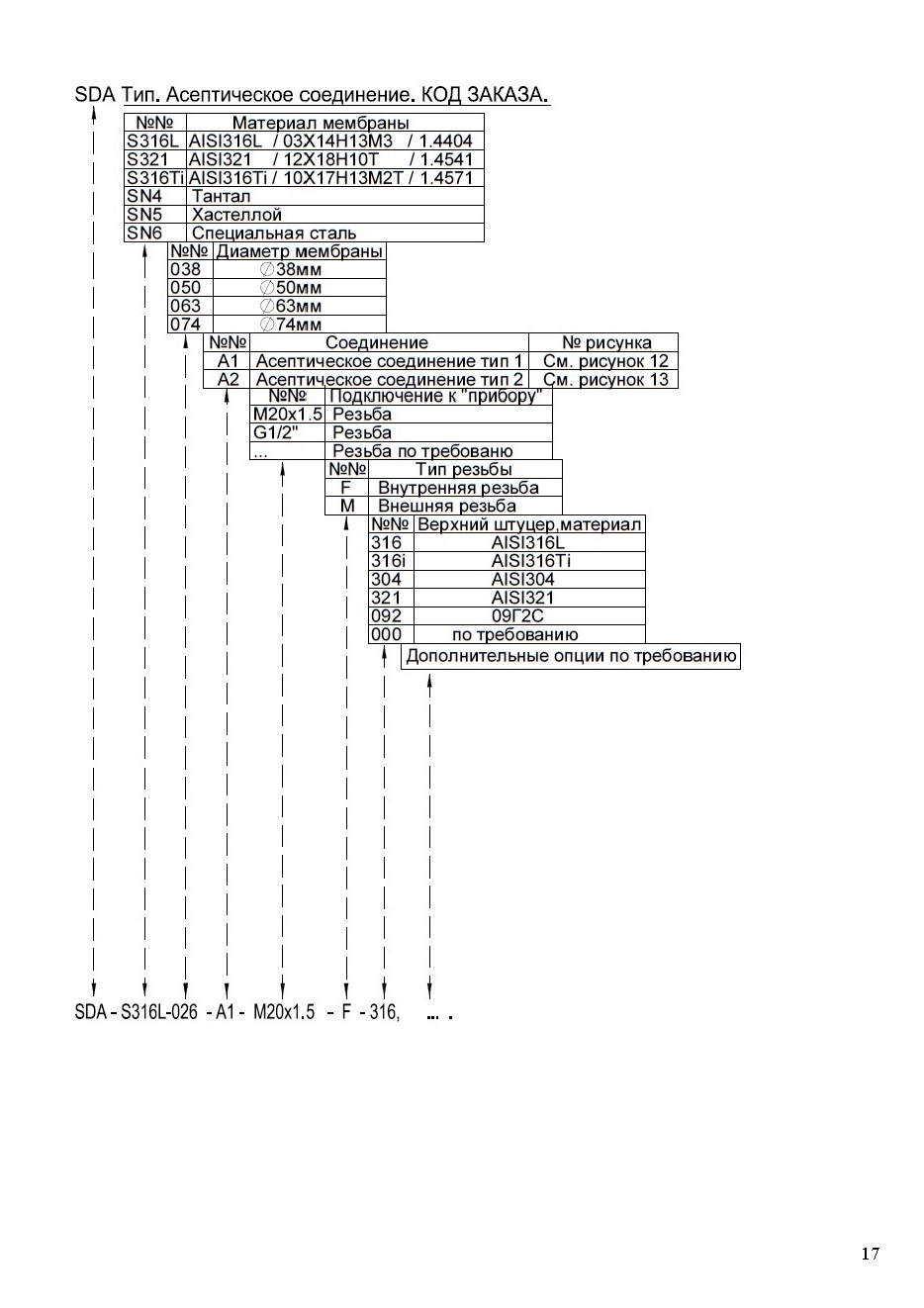

Ø63мм, Ø74мм). Мембрана выполнена из нержавеющей стали.
Соединение с прибором, соединение с процессом в некоторых типах стандартно
выбрано М20х1.5, но данное присоединение допускается выполнить под заказ на другие
резьбы.

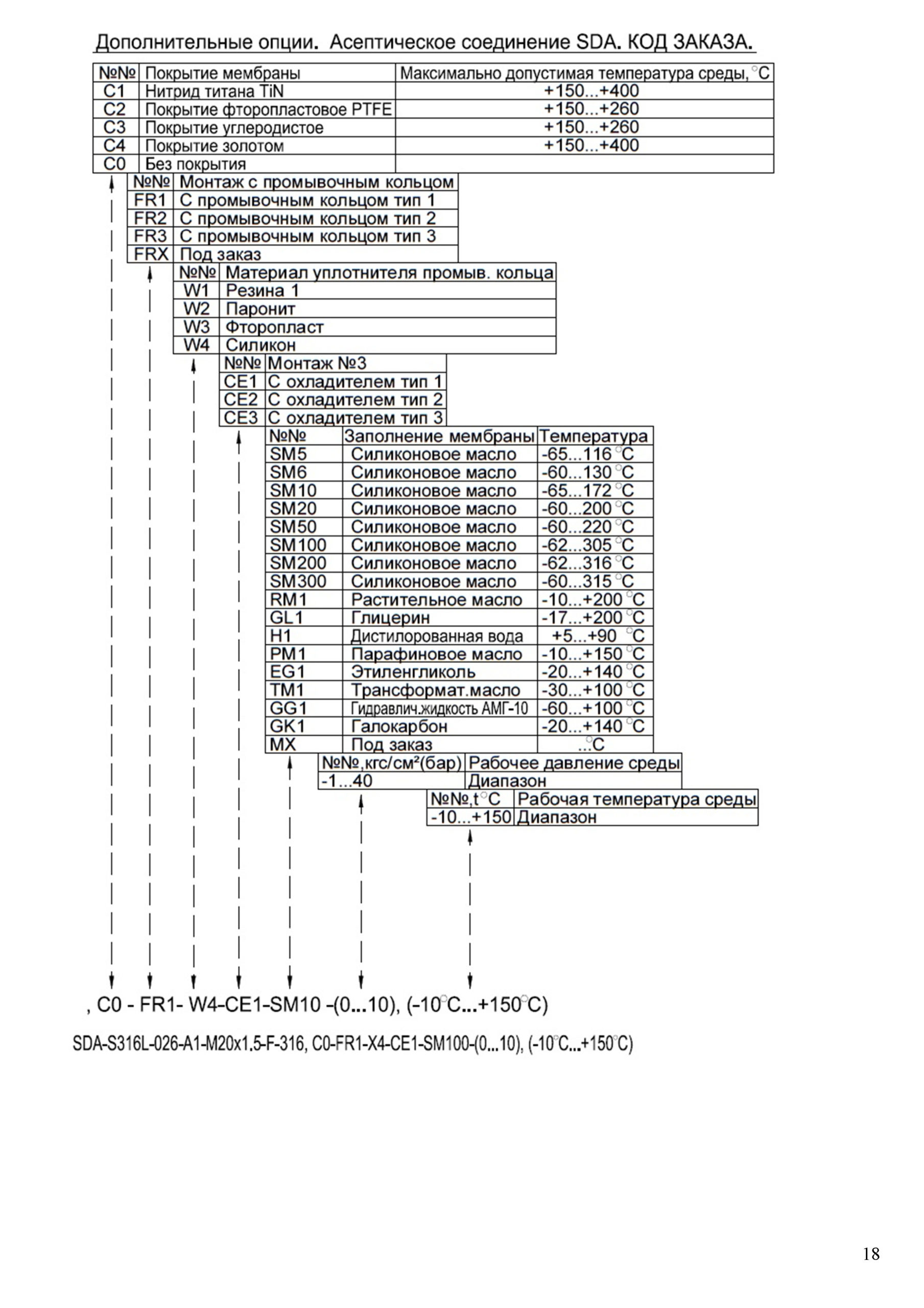

Дополнительно можно укомплектовать типы соединений с процессом
специальным промывочным кольцом.
Дополнительной доводки мембранного разделителя при вводе в эксплуатацию не

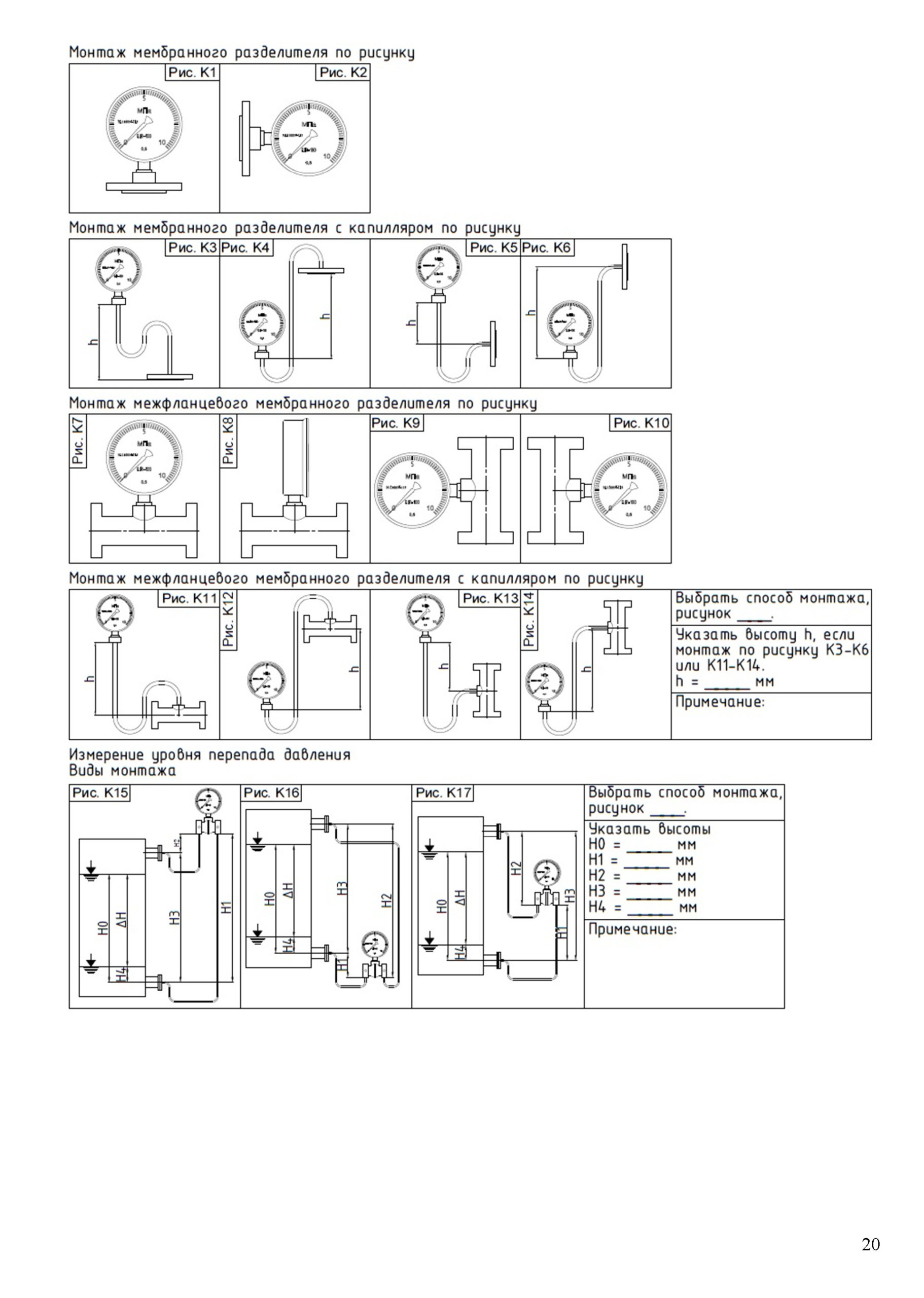

требуются. Установку мембранного разделителя см. рисунки К1-К17 с указанием
необходимых параметров.

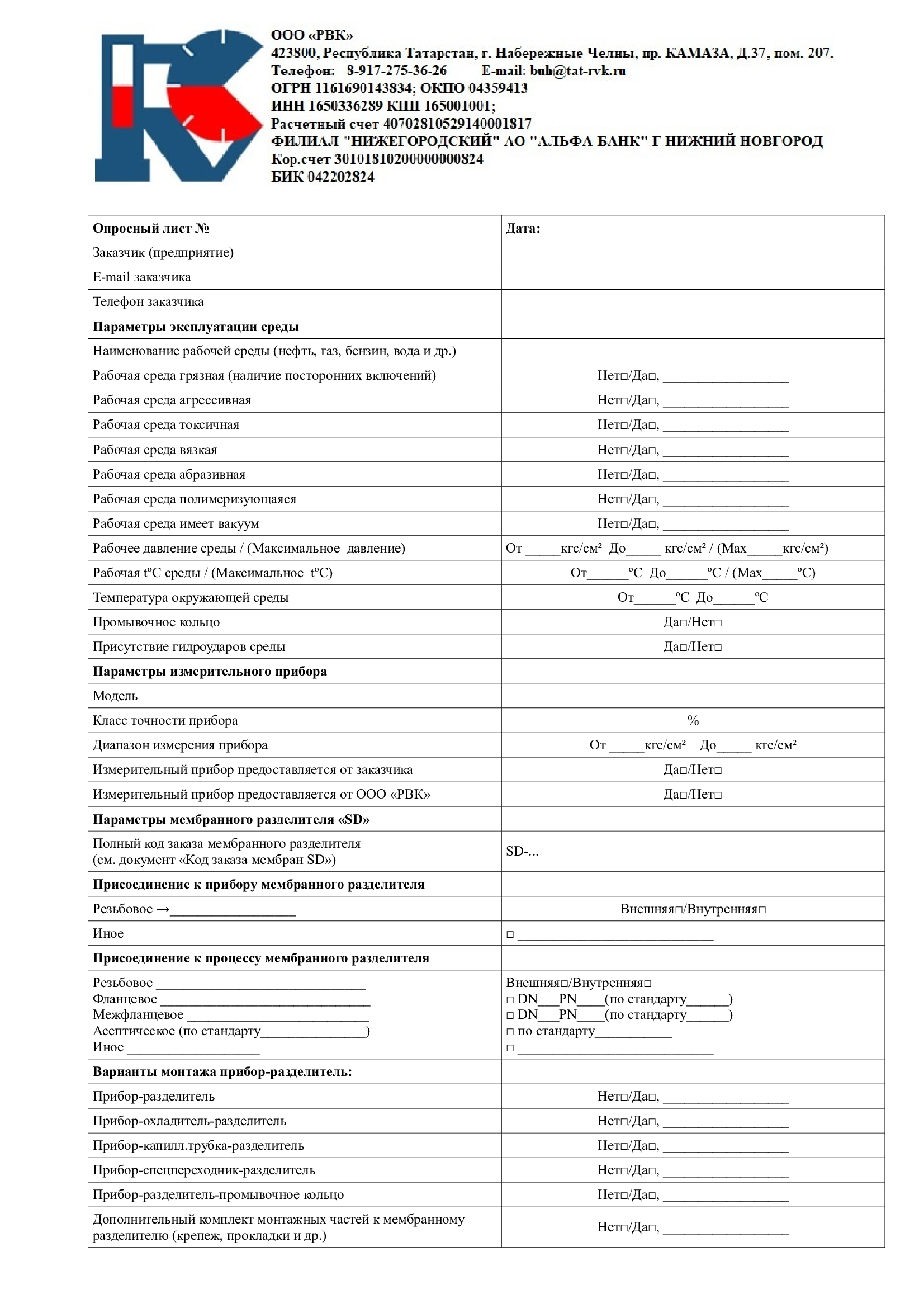

Опросный лист мембранные разделители РВК
