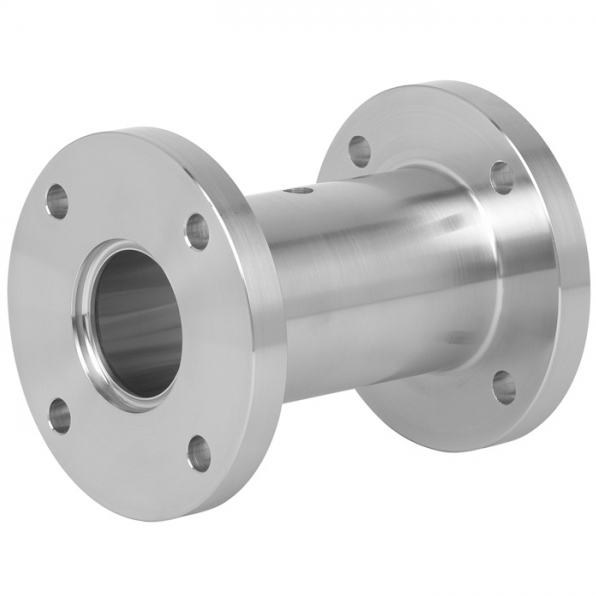

Тип SDР. Межфланцевое соединение
Назначение: защита чувствительного элемента измерительного прибора от
воздействия агрессивных сред.

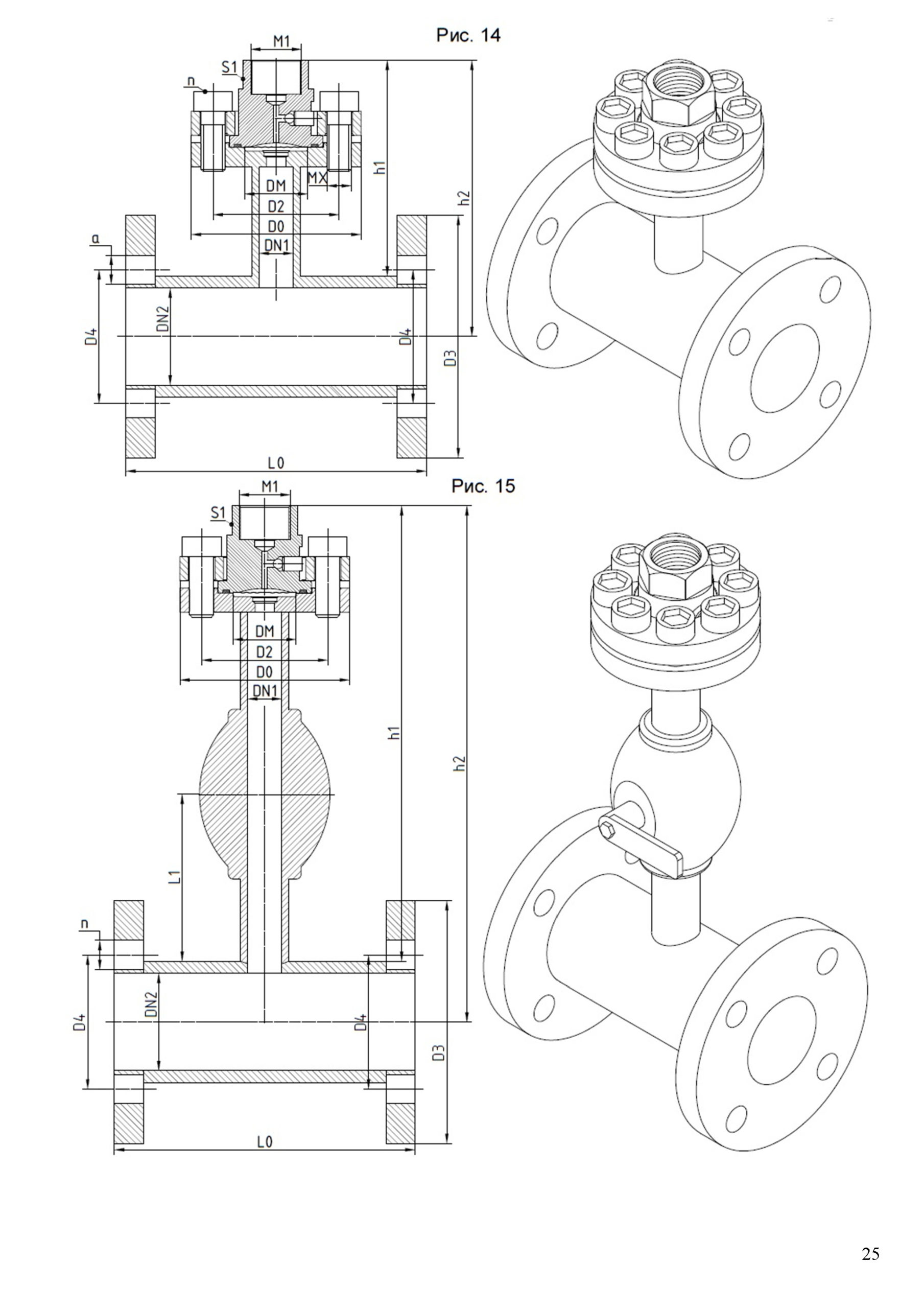

Разборная конструкция с расположением разделительной мембраны внутри
конструкции.

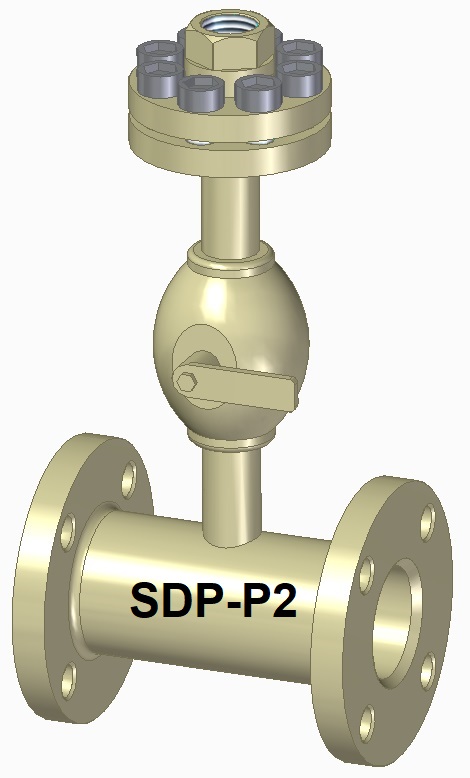

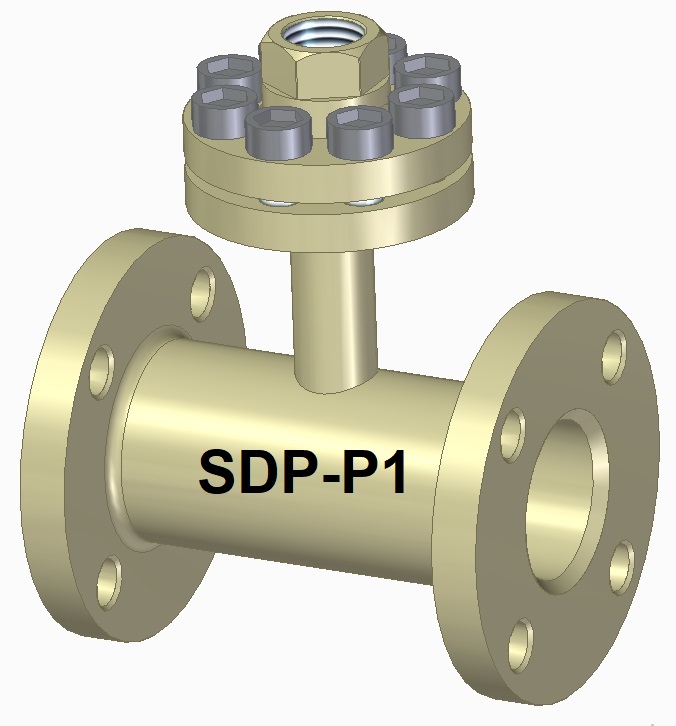

Исполнения разные – с возможностью замены только мембраны, не разбирая всю
конструкцию (тип 2) и без возможности (тип 1).
Заполнение рабочей жидкостью происходит с помощью вакуума на специальном
оборудовании.
Погрешность показаний зависит от диаметра используемой мембраны.

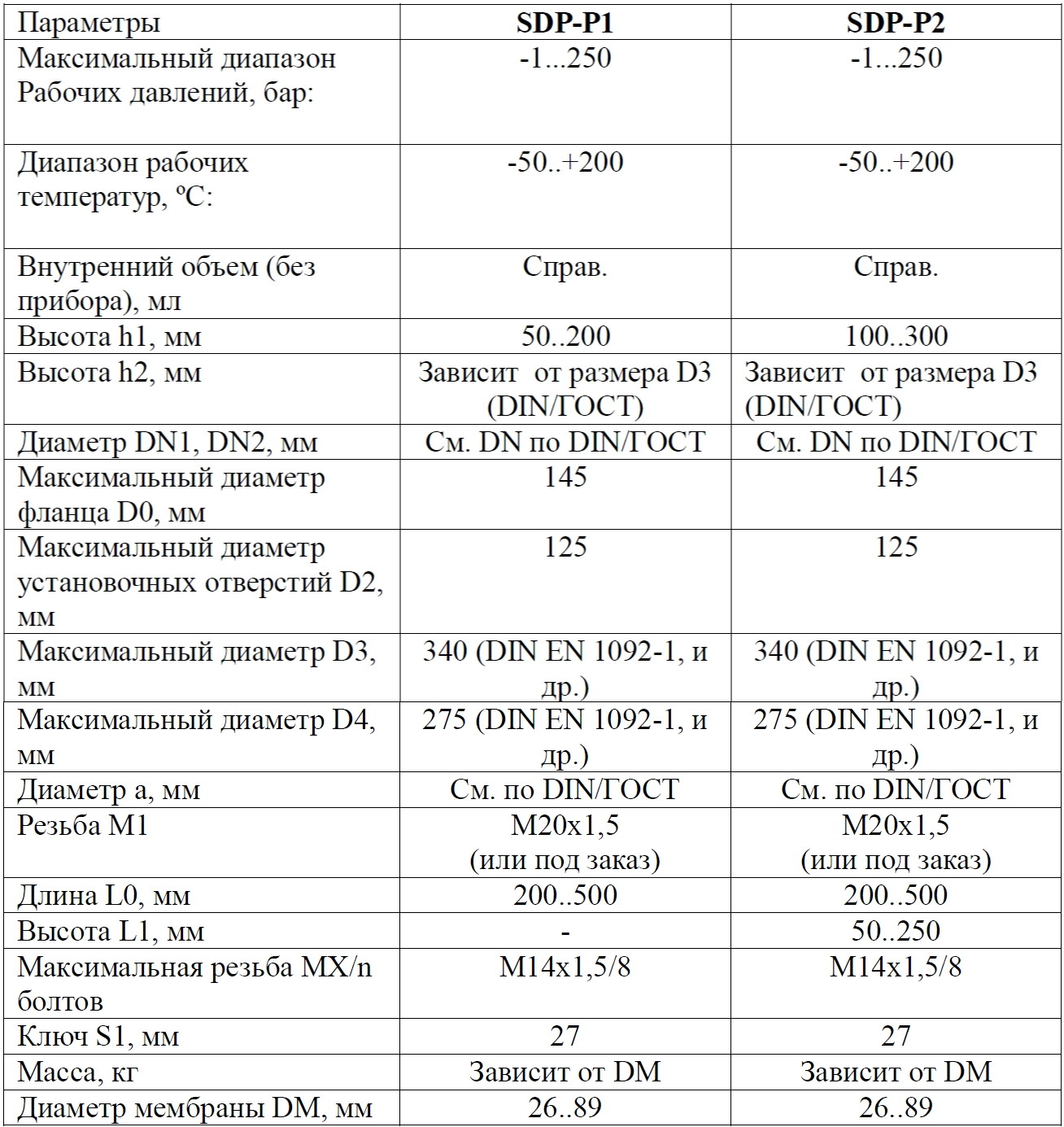

Диапазон рабочих давлений указан максимальный, поэтому он может меняться в
меньшую сторону в зависимости от диаметра используемой мембраны (Ø26мм, Ø38мм,
Ø50мм, Ø63мм, Ø74мм, Ø89мм). Мембрана выполнена из нержавеющей стали.

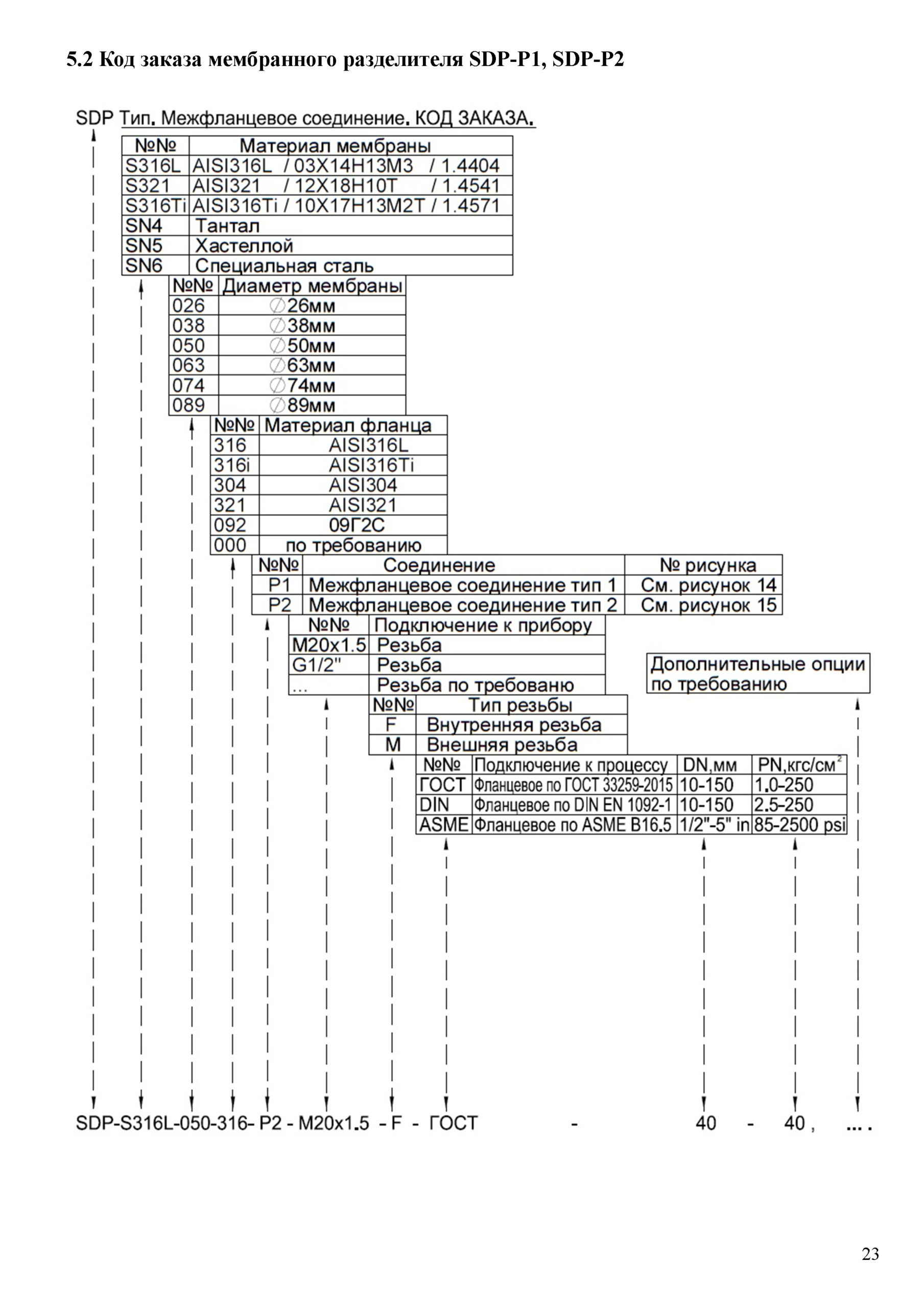

Фланцевое соединение с процессом следует выбирать исходя из ГОСТ 33259-2015,
DIN EN 1092-1, также можно выполнить по ANSI B 16.5.
Соединение с прибором, соединение с процессом в некоторых типах стандартно
выбрано М20х1.5, но данное присоединение допускается выполнить под заказ на другие
резьбы.

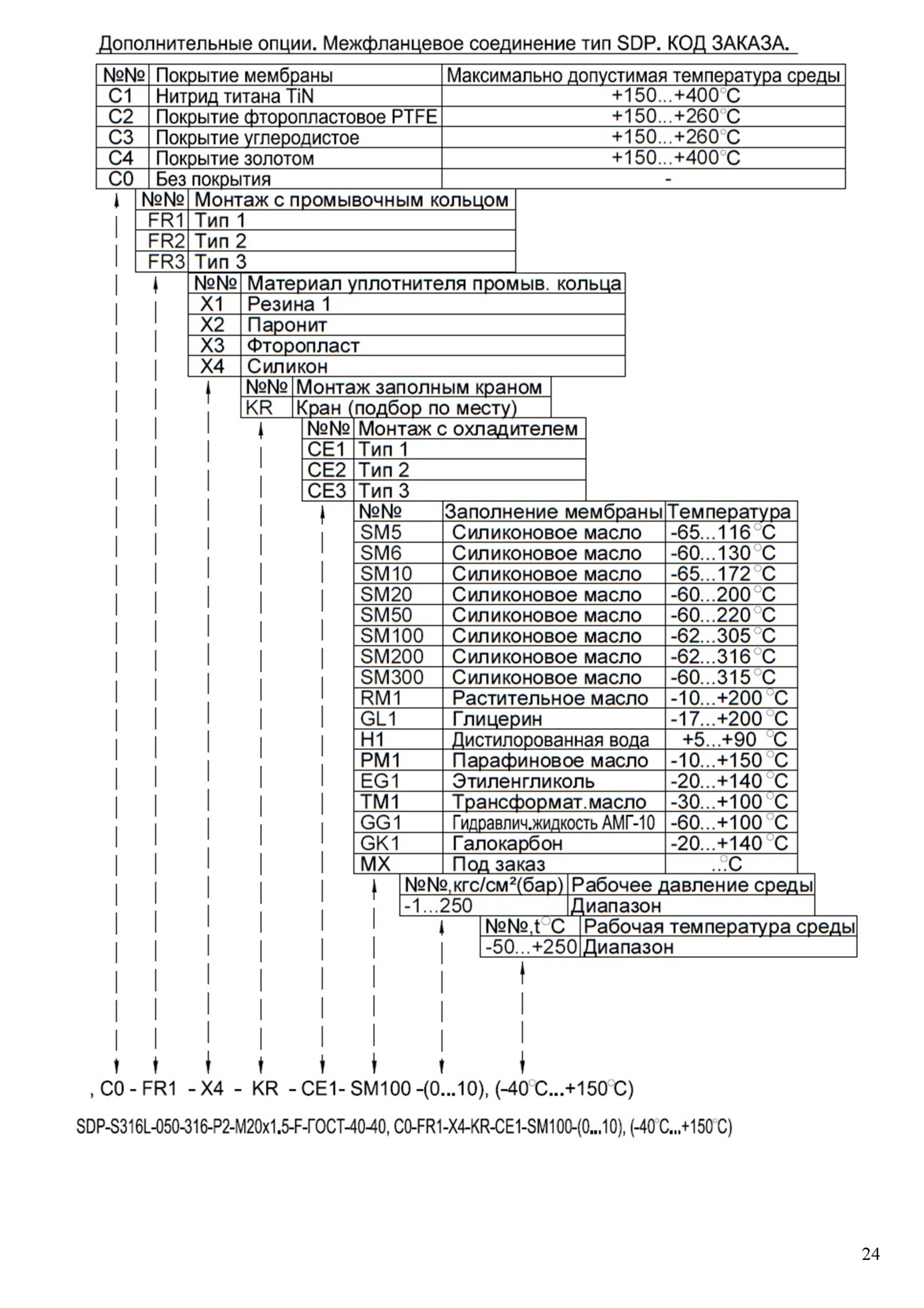

Дополнительно можно укомплектовать типы соединений с процессом
специальным промывочным кольцом.
Соединение с прибором при высоких температурах среды выполняется через
«охладитель».
Соединение с процессом можно выполнить через капиллярную трубку (под заказ).

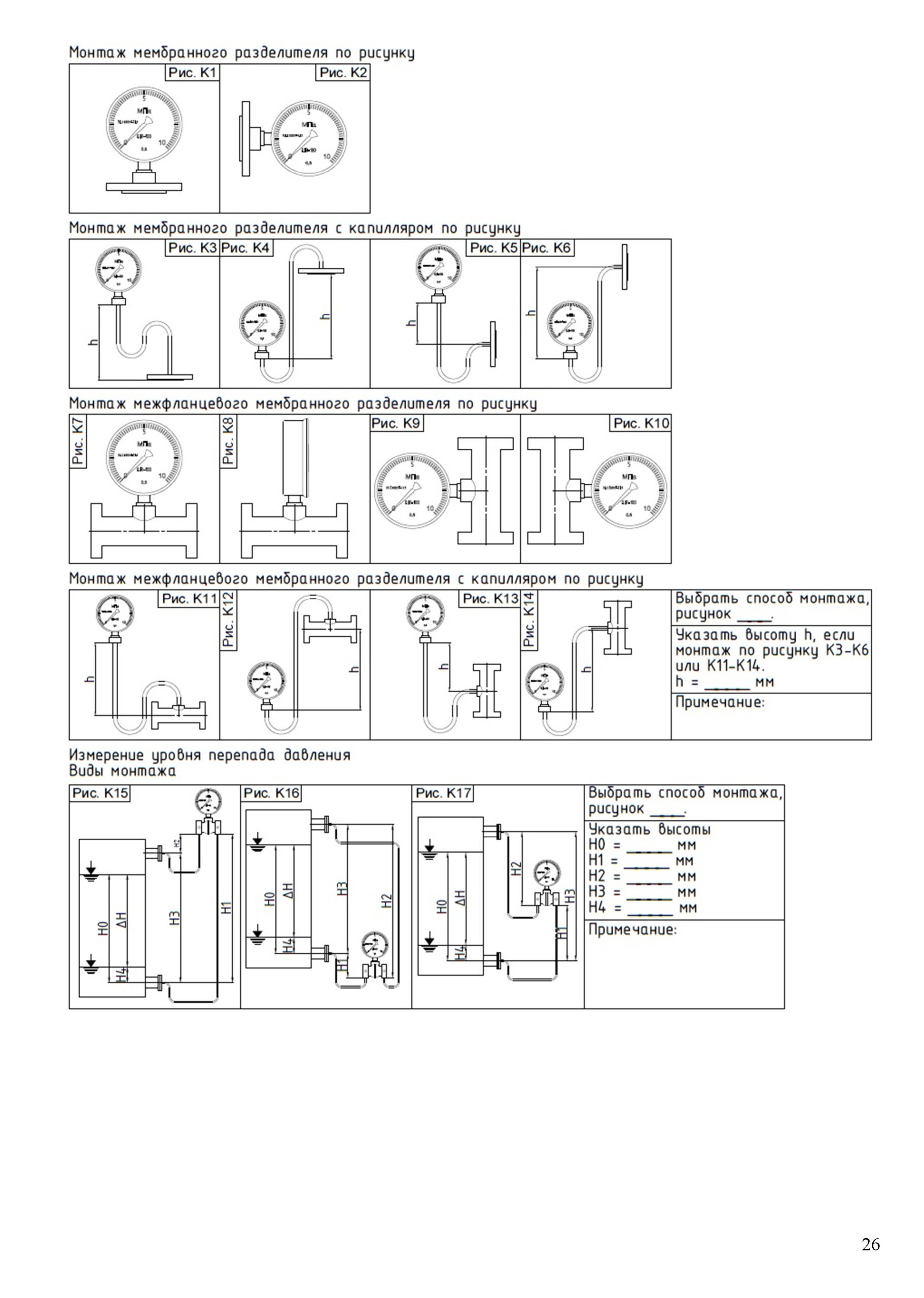

Дополнительной доводки мембранного разделителя при вводе в эксплуатацию не
требуются. Установку мембранного разделителя см. рисунки К1-К17 с указанием
необходимых параметров.
Опросный лист мембранные разделители РВК
